Hej tam! Jako dostawca linek łańcuchowych często jestem pytany o dopuszczalny kąt skręcenia tych linek. To bardzo ważny temat, dlatego pomyślałem, że podzielę się z wami wszystkimi spostrzeżeniami.
Zrozumienie kabli łańcuchowych

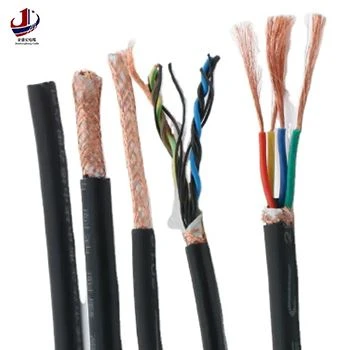

Na początek przyjrzyjmy się szybko, czym są kable łańcuchowe. Kable te zostały specjalnie zaprojektowane do stosowania w prowadnicach łańcuchowych, które są urządzeniami mechanicznymi używanymi do prowadzenia i ochrony kabli i węży. Muszą być elastyczne, trwałe i wytrzymywać ciągły ruch. W naszej ofercie posiadamy różnorodne przewody łańcuchowe typu drag, m.inOdporny na zginanie, elastyczny ekranowany kabel z łańcuszkiem miedzianym,Przeciągnij przewód i kabel osłony łańcucha, IOdporny na zginanie, ekranowany, skrętkowy kabel łańcuchowy z podwójną osłoną.
Jaki jest dopuszczalny kąt skrętu?
Limit kąta skręcenia odnosi się do maksymalnego skręcenia, jakie może wytrzymać kabel prowadnika kablowego bez uszkodzenia lub znacznego zmniejszenia wydajności. Jest ona mierzona w stopniach i ma kluczowe znaczenie dla zapewnienia długotrwałej funkcjonalności kabla.
Kiedy kabel jest skręcony poza dopuszczalny kąt skręcenia, może się zdarzyć kilka złych rzeczy. Po pierwsze, wewnętrzne przewodniki mogą pęknąć. Prowadzi to do awarii elektrycznych, co może być prawdziwym problemem w zastosowaniach, w których najważniejsza jest niezawodność. Po drugie, izolacja może ulec uszkodzeniu, zwiększając ryzyko zwarć i zagrożeń elektrycznych. Po trzecie, ekranowanie (jeśli istnieje) może stracić swoją skuteczność, przez co kabel będzie bardziej podatny na zakłócenia elektromagnetyczne (EMI).
Czynniki wpływające na dopuszczalny kąt skręcenia
Istnieje kilka czynników, które mogą mieć wpływ na ograniczenie kąta skręcenia kabla prowadnika łańcuchowego.
Projekt kabla
Sposób zaprojektowania kabla odgrywa ogromną rolę. Na przykład kable o bardziej elastycznej konstrukcji mają zwykle wyższy limit kąta skręcenia. Dzieje się tak dlatego, że poszczególne żyły mogą poruszać się swobodniej w płaszczu kabla. NaszOdporny na zginanie, elastyczny ekranowany kabel z łańcuszkiem miedzianymjest doskonałym przykładem dobrze zaprojektowanego kabla, który wytrzymuje większe skręcanie.
Materiał przewodnika
Rodzaj użytego materiału przewodzącego ma również znaczenie. Miedź jest popularnym wyborem, ponieważ jest wysoce przewodząca i stosunkowo elastyczna. Jednak różne gatunki miedzi mogą mieć różne właściwości. Przewodniki miedziane o wysokiej czystości zazwyczaj oferują lepszą elastyczność i dlatego mogą tolerować większe skręcanie.
Izolacja i poszycie
Materiały izolacyjne i osłonowe chronią przewody i pomagają kablowi zachować swój kształt. Miękkie i elastyczne materiały izolacyjne pozwalają na większe skręcenie kabla bez jego uszkodzenia. Jednocześnie muszą być wystarczająco trwałe, aby wytrzymać obciążenia mechaniczne.
Warunki stosowania
Środowisko, w którym kabel jest używany, może mieć duży wpływ. Jeśli kabel pracuje w środowisku o wysokiej temperaturze lub dużej wilgotności, materiały mogą stać się bardziej kruche, zmniejszając graniczny kąt skręcenia. Podobnie, jeśli kabel jest narażony na działanie środków chemicznych lub substancji ściernych, może to spowodować uszkodzenie izolacji i przewodów, wpływając również na granicę skręcania.
Pomiar granicznego kąta skręcenia
Pomiar granicznego kąta skręcenia nie jest prostym procesem. Zwykle polega to na podłączeniu kabla do stanowiska testowego i powolnym skręcaniu go, monitorując jego parametry elektryczne. Tester będzie zwiększał kąt skręcenia, aż nastąpi znacząca zmiana rezystancji lub innych parametrów elektrycznych lub do momentu fizycznego uszkodzenia kabla.
Producenci często przeprowadzają te testy w kontrolowanych warunkach laboratoryjnych, aby ustalić maksymalny kąt skręcenia dla swoich kabli. Należy jednak pamiętać, że w rzeczywistych zastosowaniach rzeczywisty limit kąta skręcenia może się różnić ze względu na takie czynniki, jak środowisko aplikacji i metoda instalacji.
Dlaczego limit kąta skręcenia ma znaczenie
W zastosowaniach przemysłowych, gdzie powszechnie stosuje się przewody łańcuchowe, niezawodność jest najważniejsza. Kabel, który ulegnie awarii, ponieważ został skręcony powyżej granic możliwości, może prowadzić do kosztownych przestojów. Na przykład w przypadku ramienia robota, jeśli kabel łańcucha przeciągającego ulegnie awarii, cały robot może przestać działać, powodując opóźnienia w produkcji.
Co więcej, w zastosowaniach krytycznych dla bezpieczeństwa, takich jak sprzęt medyczny lub przemysł lotniczy, awaria kabla może mieć poważne konsekwencje. Zatem znajomość i przestrzeganie dopuszczalnego kąta skręcenia jest niezbędne dla zapewnienia bezpieczeństwa i prawidłowego funkcjonowania sprzętu.
Wskazówki, jak zachować się w limicie kąta skrętu
Jeśli używasz przewodów z łańcuchem przeciągniętym, oto kilka wskazówek, dzięki którym nie przekroczysz limitu kąta skręcenia:
- Prawidłowa instalacja: Upewnij się, że kabel jest prawidłowo zainstalowany w prowadniku. Podczas instalacji należy unikać ostrych zagięć lub załamań, ponieważ mogą one zmniejszyć elastyczność kabla i zwiększyć ryzyko przekroczenia granicy skręcenia.
- Regularne inspekcje: Okresowo sprawdzaj kable pod kątem oznak zużycia. Zwróć uwagę na wszelkie postrzępienia, pęknięcia lub odbarwienia, ponieważ mogą one wskazywać, że kabel jest poddawany nadmiernym skręcaniu.
- Zrozumienie aplikacji: Poznaj wymagania swojej aplikacji. Jeśli Twój sprzęt charakteryzuje się dużym stopniem ruchu obrotowego, upewnij się, że wybrałeś kabel o wysokim limicie kąta skręcenia.
Wniosek
Zatem graniczny kąt skręcenia linek łańcuchowych jest kluczowym czynnikiem wpływającym na ich wydajność i trwałość. Jako dostawca zawsze jesteśmy tutaj, aby pomóc Ci wybrać odpowiedni kabel do Twojego zastosowania. Jeśli masz jakieś pytania lub potrzebujesz więcej informacji na temat naszychOdporny na zginanie, elastyczny ekranowany kabel z łańcuszkiem miedzianym,Przeciągnij przewód i kabel osłony łańcucha, LubOdporny na zginanie, ekranowany, skrętkowy kabel łańcuchowy z podwójną osłoną, nie wahaj się z nami skontaktować. Możemy współpracować, aby znaleźć najlepsze rozwiązanie dla Twoich potrzeb i zapewnić, że Twój sprzęt będzie działał sprawnie i niezawodnie.
Jeśli jesteś zainteresowany zakupem naszych kabli łańcuchowych, z przyjemnością podejmiemy z Tobą dyskusję. Po prostu skontaktuj się z nami, a zaczniemy rozmawiać o Twoich konkretnych wymaganiach i sposobach ich spełnienia.
Referencje
- „Podręcznik technologii kablowej” autorstwa ER Coombsa Jr.
- „Podręcznik okablowania elektrycznego” autorstwa Terrella Crofta i Wilforda Summersa.
